"사양

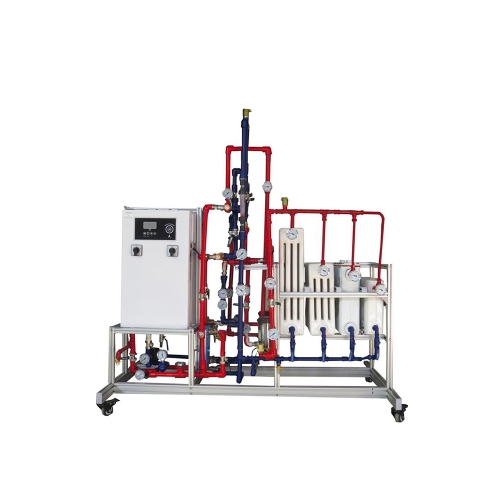

디지털 가열 컨트롤러가있는 최신 가열 시스템의 기능 및 작동 동작
• 4 방향 믹서 및 3 방향 믹서
• 전기 보일러 • 순환 펌프 2 개, 가정용 수도 펌프 1 개
• 4 개의 다른 라디에이터 및 가정용 물 소 비용 샤워 시스템이있는 추가 판형 열교환 기
• 컬러 파이프는 난방 공급 및 반환을 나타냅니다.
• 온도, 압력 및 유량 측정
• 보일러, 4 단계 : 6 / 9 / 12 / 15kW,
• 최대. 공급 온도 : 95 ° C,
• 물 탱크 용량 : 16 리터
• 순환 펌프 3 단 : 60W,
• 최대. 유속 : 60ltr / min,
• 최대. 머리 : 4m • 가정용 수도 펌프 : 20W, 최대. 640ltr / h, 최대 0.14bar
• 판형 열교환 기 : 3kW, 10 판
• 측정 범위 : 온도 : 3x 20 ... 120 ° C / 2x 0 ... 120 ° C / 2x 0 ... 100 ° C / 4x 0 ... 80 ° C, 압력 : 8x 0 ... 2.5 bar, 유량 : 100 ... 1000ltr / h, 수량계 : 2.5m³ / h
"• 이론 및 실험 설명서
• 크기 (LxWxH) : 1500x900x1700mm
• 무게 : 300Kg
ㅏ. 히트 펌프 시스템
비. 압축기 : 1HP
씨. 콘덴서 : 공냉식
디. 증발기 : 핀, 튜브 공냉식
이자형. 증발기 에프. 팽창 밸브 : 수동식
지. 리시버 : 1 / 2HP
h. 어큐뮬레이터 : 1HP
나는. 전자 밸브 : 3/8 "너트 클램프 타입
제이. 압력계
케이. 피팅 니플
엘. 사이트 글라스
미디엄. 전기 제어 모듈 : DC24V
엔. 보온 장치 범위 : -50 ℃ ‾100 ℃
영형. 지열 시스템
-지상 유닛 챔버
-물 유닛 챔버
