기술적 설명

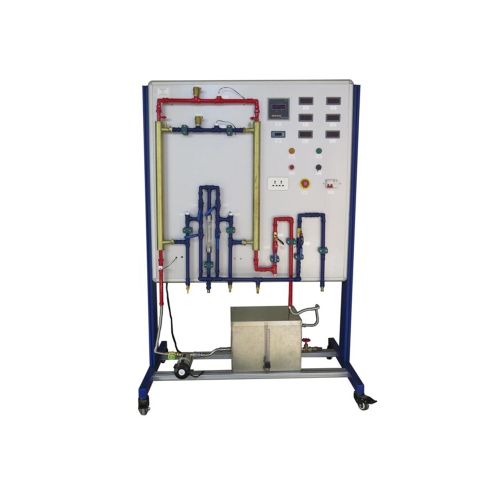

트레이너를 사용하여 파이프 흐름에서 열 전달의 특성을 입증 할 수 있습니다. 열 전달은 동축 관형 열교환 기에서 발생합니다. 뜨거운 물은 내부 튜브를 통해 공급됩니다. 트레이너를 사용하면 서로 다른 온도 프로파일로 병렬 흐름 및 역류 작동을 모두 시연 할 수 있습니다. 열교환기를 따른 비선형 온도 프로파일은 입구, 출구 및 파이프 중간 지점의 온도를 측정하여 입증 할 수 있습니다. 실험 후 열유속, 열전달 계수 및 열 손실과 같은 주요 매개 변수가 결정됩니다.
닫힌 온수 회로에는 전기 히터와 펌프가있는 탱크가 포함됩니다. 온수 온도는 온도 조절기를 사용하여 일정하게 유지됩니다. 냉수는 수도관에서 끌어와 사용 후 배수구로 공급됩니다.
유량과 관련 온도는 센서에 의해 기록됩니다. 측정 값에 대한 디스플레이 패널은 구리 배관 옆의 계기판에 있습니다. 학습 목표 / 실험
-온도 곡선 플로팅
* 병렬 흐름 작동
* 역류 작동
-평균 열유속 결정
병렬 흐름 및 역류 작동
-평균 열전달 계수 결정 사양
[1] 관형 열교환 기가있는 훈련기
[2] 펌프로 절연 된 폐쇄 된 온수 회로
온도 조절기가있는 히터
[3] 구리 관
[4] 냉수 회로의 모든 밸브를 선택하여
작동 모드 병렬 흐름 또는 역류
[5] 6 개의 센서로 온도 측정
[6] 센서로 유량 측정
