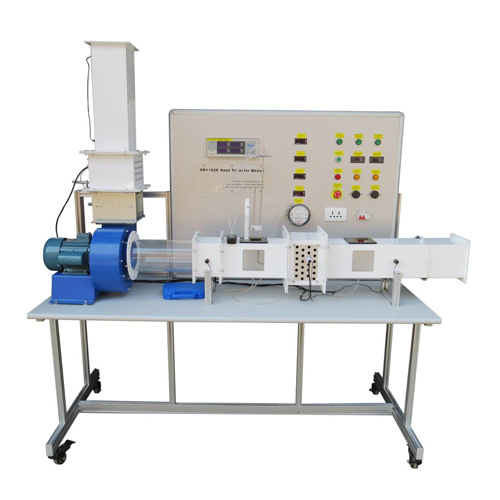

학생이 교차 흐름 열 전달의 특성을 이해할 수 있도록 특별히 설계된 완벽한 플로어 스탠딩 장치입니다.
이 장치는 주로 투명한 창이있는 수직 덕트, 열 전달 요소, 조리개 댐퍼가있는 등속 팬, 다양한 지점 및 풍속에서 온도를 측정하는 데 필요한 모든 센서로 구성됩니다.
사양
[1] 대류 열전달
[2] 열교환 기로서의 교환 가능한 파이프 다발
[3] 히터 2 개를 묶음으로 또는 단독으로 삽입 가능
[4] 조절 가능한 풍량
[5] 풍속 측정을위한 압력 측정 스테이션 용 디지털 디스플레이
[6] 디스플레이 및 제어 장치는 공기 온도, 히터 온도 및 가열 전력을 표시
기술:
장치에는 다음과 같이 3 개의 열 전달 요소가 있어야합니다.
ㅏ. 단일 튜브
비. 튜브 번들
씨. 핀 표면
표면은 온도 센서가있는 전기 가열 요소를 통합합니다.
기술 데이터
도관
수직 직사각형 에폭시 코팅 연강 덕트는 바닥에 서있는 바퀴 형 프레임에 장착됩니다.
덕트 벽에 아크릴 창
단면적 : W xD x H-0.8 x 0.17 x 1.08m
