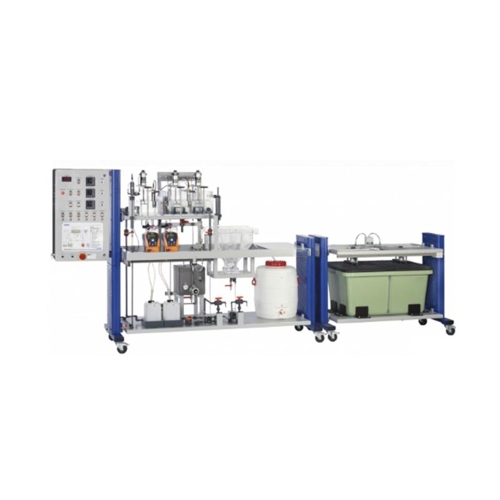

활성 슬러지 하수 처리 파일럿 플랜트
1. 일반
활성 슬러지 파일럿은 활성 슬러지에 의한 하수 처리에 대한 연구와 이해를 가능하게합니다.
이 처리는 물리적 처리 또는 석쇠, 낙엽 및 1 차 침전 사이의 중간 단계입니다.
그리고 하수 처리장에서 최종 살균 및 염소 처리 단계. 그 목적은 오염 된
위에서 언급 한 물리적 처리 후 하수에 존재하는 유기 물질입니다. 유기 부하는 BOD (Biological Oxygen Demand) 단위로 측정되며 COD (Chemical Oxygen Demand)를 부분적으로 제거합니다.
컨디셔닝 프로세스는 공기 또는 때로는 순수한 산소를 불어 넣어 호기성 조건에서 재배되는 미생물 (박테리아, 로티 페라, 보티 셀라 등)에 의해 유기물 부하가 제거되는 탱크에서 이루어집니다.
미생물은 오염 된 물질을 생산 및 보존에 필요한 식품으로 활용합니다. 이 미생물 덩어리의 측면은 프로세스의 이름을 따온 슬러지입니다.
오염 물질 제거 단계 후에는 침전 탱크 (상태 분리기)에서 수행되는 슬러지에서 정화 된 물을 분리해야합니다.
정화 된 물은 수용체 또는 살균 처리로 흘러 가고 활성 슬러지는 제거를 안정화하기 위해 산화 탱크 내에서 부분적으로 재활용됩니다.
치료.
이 파일럿 플랜트는 학생들이 활성 슬러지 프로세스의 실현에서 발생하는 모든 유체 역학, 화학적 물리적 문제를 배울 수 있도록 설계되었습니다. 이 장치는 고급 문제를 이해하는 데 도움이되는 테스트 실행을 위해 완벽하게 계측되고 배열됩니다.
다음과 같은 활성 슬러지 플랜트의 현대 개념에서 비롯된 것입니다.
1 반응 탱크의 교반 효과;
에너지 절약 및 "공기 리프트"에 의한 슬러지 재순환 시스템의 신뢰성
작업 산소 농도가 슬러지 제거 및 침전에 미치는 영향.
2. 구성
파일럿 플랜트는 다음으로 구성됩니다.
1 기본 플랜트 (코드 944500)
6-place BOD (생물학적 산소 요구량) 측정기 (코드 994510); 선택 과목
1 BOD 장치 용 Frigothermostat (코드 949104); 선택 과목
COD 분석 용 열 반응기 (코드 949103); 선택 과목
24 1 탱크가있는 1 개의 전기 압축기 (코드 971227); 옵션 1 옵션 자동 데이터 수집 시스템 SAD / IC130D는 다음으로 구성됩니다.
3. 설명 에어 라인 다음으로 구성됩니다.
□ 압력 안정화 감속기;
1 두 개의 유량 제어기 : 하나는 산화 탱크 용이고 다른 하나는 슬러지 재순환 용입니다.
□ 서비스 솔레노이드 밸브 세트
1 반응기의 공기 분배기 / 확산기
침전조에서 나오는 슬러지 재순환을위한“공기 리프트”시스템. 회로는 압축기 또는 산소 실린더를 통해 공급 될 수 있습니다.
액체 라인 구성 :
교반기가있는 사료 준비 탱크;
1 희석 D (Q / V) 영향을 연구하기위한 체적 공급 펌프;
1 기체 / 액체 / 고체의 3 가지 상 사이의 접촉을 허용하는 원통형 플렉시 글라스 반응기;
1 "공기 리프트"기능이있는 플렉시 글라스 침전조.
제어 및 규제 시스템 활성 슬러지 파일럿 플랜트 IC130D는 다음을 제공합니다.
1 민감한 요소 1 O2 측정기 / 표시기에 의해 산화 탱크에 용해 된 O2 농도 제어;
탱크로 보내지는 공기 흐름에 작용하는 조절기 / 액추에이터;
공급 혼합물 온도 제어;
1 타이머에 의한 슬러지 재순환에 의한 산화 탱크의 슬러지 량 제어
실시간으로 프로세스를 따르는 1 개의 발광 모방 패널.
측정 기기
파일럿 플랜트에는 아래 표시된 양을 측정 할 수있는 도구가 제공됩니다 .I 산화 탱크와 침전 탱크로 전송되는 공기 유량
하수 공급 유속 및 온도;
I 반응 탱크의 pH;
용존 O2의 양.
또한 간단한 조작으로 재활용 슬러지 량과 퍼지 된 슬러지 량을 측정 할 수 있습니다.
다음 장비도 장치와 함께 제공됩니다.
슬러지 사전 설정 비율을 결정하는 원뿔;
나는 유리한 것을 재현하는 화학 제품 세트 세균 배양을위한 환경;
다량의 동결 건조 된 박테리아;
나는 백분율 검출 종이를 질산염;
pH 검출 논문
4. 실험 범위
□ 산화 탱크의 공급 수압 체류 시간에 따른 정화 효과 결정.
□ 혼합에 따른 정화 효과 결정.
□ 용존 O2 농도에 따른 영향 평가.
I 작업 농도에 따른 슬러지 퇴적물의 결정 02.
I 슬러지 나이의 영향.
□ pH의 영향.
□ 온도에 따른 정화의 효율성.
I 정화 과정에서 활성탄의 영향.
□ 공기 대신 O2를 사용하여 테스트합니다. 5. 필수 서비스
□ 전기 공급 : 220V-50/60 Hz-3 kW I 압축 공기 공급 : 800 l / h-6 bar
I 급수 : 200 l / h-2 bar.
6. 치수 및 무게
□ 치수 : 공급 탱크 포함 2450 X 700 X 1700 h mm I 순 중량 : 270 Kg
파일럿 플랜트 구성 요소
그림 1을 참조하면 활성 슬러지 하수 처리장 IC130D는 다음으로 구성됩니다.
1.- 용량 150 l의 공급 탱크
2.-고정 속도 교반기-100RPM, 90W
3.- 저수준 표시기
4.- 공급 차단 밸브
5.- 공급 배출 밸브
6.- 피드 필터
7.-정량 펌프-용량 0-20 l / h
8.- 1.5 리터 댐퍼
9.- 브리더 밸브
10.- 공급 유량계 60 l / h f.s.
11.- 유량계 활성화 밸브
12.- 유량계 세척 밸브
13.- 바이 패스 밸브
14.-유량계 세척 15.-유량계 활성화 밸브
16.-공급 유량 변환기 (*)
17.-디지털 토털 라이저 (*)
18.- 2000W 피드 히터
19.-산화 반응 탱크-용량 약 35 l
20.- 200W 가변 속도 교반기
21.-pH 측정 장치
22.-원자로 배출 밸브
23.-디지털 온도 표시기 조절기
24.-디지털 용존 산소 표시기 조절기
25.-산소 유량계 500 l / h f.s.
26.-산소 공급 밸브
27.- "공기 리프트"밸브
28.- "공기 리프트"유량계 500 l / h f.s. 29.-“공기 리프트”디지털 타이머
30.- 공기 / 산소 감압 기
31.-비활성화 된 슬러지 배출 밸브
32.-비활성화 된 슬러지 배출을위한 디지털 타이머
33.- "공기 리프트"를 통한 슬러지 회수
34.-원자로 방전
35.-침전조
36.-비활성화 된 슬러지 수집 탱크
37.-맑은 물 배출
38.- 일부 컴퓨터 버전 구성 요소
39.- 콘솔 및 전기 패널
