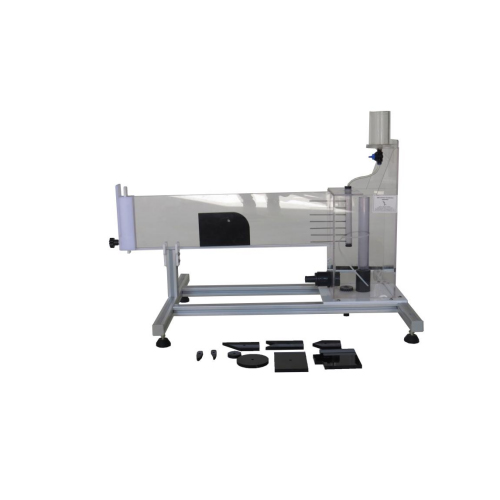

MR-HM 150.22 유선형 시각화 교육 장비 유체 역학 실험 장비 기술
• 합리화 시각화
• 조영제 역할을하는 잉크
• 다양한 모델 포함 : 바디 드래그 및 횡단면 변경
• 소스 및 싱크 (개별 또는 조합) MR-HM 150.10의 층류 2 차원 흐름은 이상적인 유체 흐름 (잠재적 흐름)의 좋은 근사치입니다.
MR-HM 150.10은 드래그 바디 주변의 흐름과 횡단면의 변화를 통한 흐름에 대한 유선형 필드를 시각화하는 데 사용할 수 있습니다. 유선형은 대비 매체 (잉크)를 주입하여 컬러로 표시됩니다. 수원과 싱크는 바닥 판에있는 4 개의 물 연결을 통해 생성됩니다. 흐름과 흐름 중에 유리판을 통해 유선을 명확하게 관찰 할 수 있습니다.
물의 유속과 주입되는 조영제의 양은 밸브로 조정할 수 있습니다. 물 연결은 밸브로도 활성화되며 필요에 따라 결합 할 수 있습니다. 포함 된 고무판에서 개별 모델을 잘라낼 수 있습니다.
실험 장치는 MR-HM 150 기본 모듈의 작업 표면에 쉽고 안전하게 배치됩니다. 물은 MR-HM 150에서 공급합니다. 또는 실험 장치는 실험실 공급 장치에서 작동 할 수 있습니다. 학습 목표 / 실험
• 합리화 시각화
· 드래그 바디 주변의 흐름
· 횡단면 변화를 통한 흐름
• 소스 및 싱크의 영향 사양
[1] 유선의 시각화
[2] 흐르는 매체로서의 물과 조영제로서의 잉크
[3] 모형 교환 용 힌지 상부 유리판
[4] 소스 / 싱크 생성 용 물 연결부가있는 바닥 판
[5] 필요에 따라 소스 / 싱크를 결합 할 수 있습니다.
[6] 다양한 드래그 바디 및 횡단면 변경 포함
[7] 자신 만의 모형을 만들기위한 고무판 포함
[8] 수원 / 싱크의 유속, 물 공급 및 배수, 대조 매체의 선량은 밸브를 사용하여 조정할 수 있습니다.
[9] MR-HM 150 기본 모듈을 사용하거나 실험실 공급을 통한 급수 기술 데이터
흐름 챔버에는 두 개의 플레이트가 있습니다
• 판 사이의 거리 : 2mm
• 유리로 만든 상판
• 수원 / 싱크를위한 4 개의 물 연결부가있는 하단 유리판
• 크기 실험 영역 : LxW : 400x280mm
10 드래그 바디 및 단면 변경
자신의 모델을위한 고무 플레이트
• LxH : 300x400mm
• 두께 : 2mm
조영제 (잉크) 주입
• 15 홀 조영제 탱크 : 500mL
LxWxH : 640x520x520mm
무게 : 약. 24kg
작동에 필요
MR-HM 150 (폐수 회로) 또는 물 연결, 배수
제공 범위
실험 장치 1 개
모델 1 세트
고무판 1 개
잉크 1 개 (2x 30mL)
호스 1 세트
교육 자료 1 세트
