MR-HM 215 2 단계 축류 팬 교훈적인 장비 유압 작업대 기술
• 직렬 구성 또는 개별 작동의 축 팬 2 개
• 압력 및 속도 프로필을 결정하기위한 3 공 프로브 축 방향 팬은 압력을 높이기 위해 플랜트에서 직렬로 연결됩니다. 이론적으로 두 개의 팬을 직렬로 연결하면 압력이 두 배로 증가합니다.

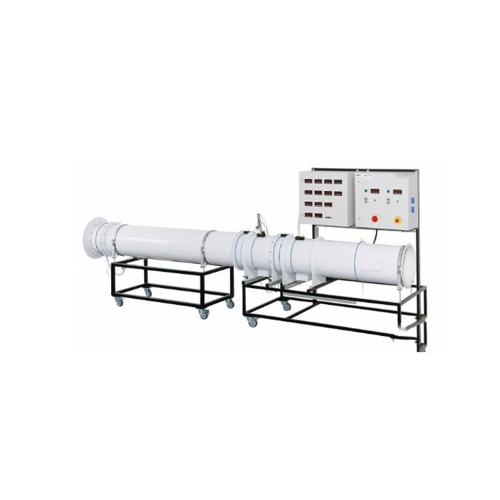

HM 215 트레이너를 사용하면 2 단계 축류 팬을 조사 할 수 있습니다. 측정 장치는 압력 및 속도 분포를 결정하는 데 사용됩니다.
트레이너에는 두 개의 동일한 축 방향 팬이있는 측정 섹션이 있습니다. 세 심하게 설계된 노즐 윤곽과 공기 흡입구의 유동 교정기는 측정 섹션에서 난류가 거의없이 균일 한 속도 분포를 보장합니다.
로터에는 공격 각도를 변경하기 위해 개별적으로 조정 가능한 블레이드가 장착되어 있습니다. 팬에는 아웃렛 가이드 베인 시스템이 장착되어 있습니다. 이러한 가이드 메커니즘은 유출의 각 운동량을 축 방향으로 리디렉션하고 압력을 증가시킵니다. 파이프 벤드는 선택적으로 설치되어 측정 섹션의 출구에서 흐름을 회전시킬 수 있습니다. 팬 중 하나를 측정 섹션에서 제거하여 나머지 팬을 개별 작업에서 확인할 수 있습니다.
측정 섹션에는 차압과 온도를 감지하기위한 측정 연결부가 있습니다.
유량은 입구 노즐을 통해 측정됩니다. 3 홀 프로브를 통해 로터와 가이드 베인 시스템에서 차압과 공격 각도를 방사형으로 감지합니다. 이를 통해 다양한 압력 및 속도 프로필을 표시 할 수 있습니다. 측정 된 값은 디지털 디스플레이에서 판독되며 동시에 USB를 통해 PC로 직접 전송되어 포함 된 소프트웨어를 사용하여 분석 할 수 있습니다. 학습 목표 / 실험
• 팬 특성 결정
• 축류 팬의 직렬 구성 또는 개별 작동
• 에너지 균형 결정
• 프로브를 사용하여 로터 및 가이드 베인 시스템의 반경 방향 압력 및 속도 분포 결정
• 블레이드 위치의 영향 사양
[1] 2 단 축류 팬 조사
[2] 직렬 구성 또는 개별 작동의 동일한 단일 스테이지 팬 2 개
[3] 개별적으로 조절 가능한 칼날
[4] 주파수 변환기를 통한 가변 속도 팬
[5] 부드럽고 낮은 난류의 흐름을위한 흐름 최적화 노즐 및 흐름 교정기
[6] 스로틀 밸브를 통해 파이프 섹션의 공기 흐름을 조정할 수 있습니다.
[7] 흐름 편향을위한 배출구의 선택적 파이프 벤드
[8] 로터 및 가이드 베인 시스템의 차압을 측정하기위한 3 공 프로브가있는 측정 장치
[9] 각 팬의 상류 및 하류 압력 및 온도 센서
[10] 입구 노즐을 통해 측정 된 체적 유량
[11] Windows 7, 8.1, 10에서 USB를 통한 데이터 수집을위한 GUNT 소프트웨어 기술 데이터
2 팬
• 드라이브 모터 정격 출력 : 3,45kW
• 최대 압력 차이 : 798Pa
• 속도 : 0… 2850min-1
• 최대 39 °까지 조정 가능한 블레이드 각도
측정 섹션 내경 : 400mm 측정 범위
• 온도 : 0… 100 ° C
• 차압 : ± 25mbar
• 프로브의 반경 위치 : 100… 200mm
400V, 50Hz, 3 상
400V, 60Hz, 3 상
파이프 출구없는 LxWxH : 4325x970x1800mm
파이프 출구 포함 길이 : 5225mm
무게 : 약. 250kg 작동에 필요
Windows가 설치된 PC 권장
제공 범위
팬이 2 개인 트레이너 1 명
파이프 벤드 1 개
측정 장치 1 개
퀵 릴리스 커플 링이있는 측정 호스 1 세트
GUNT 소프트웨어 + USB 케이블이 포함 된 CD 1 개
교육 자료 1 세트
