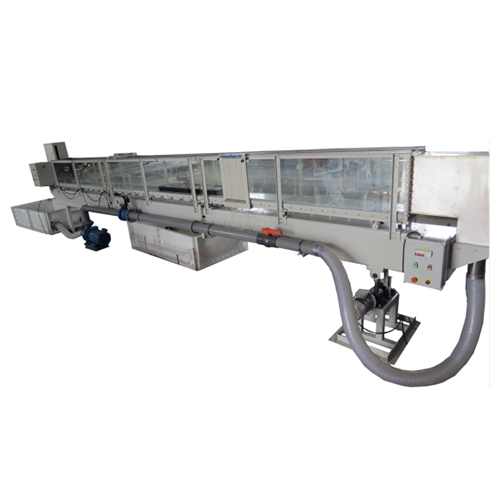

MR-HM 162.01 실험용 Flume 309x450mm 직업 훈련 장비 유체 공학 훈련 장비 1. 설명
선박에 필요한 강 깊이를 어떻게 달성합니까? 홍수 동안 개방 채널 흐름은 어떻게 변합니까? 제어 구조와 같은 측정은 얼마나 업스트림에 영향을 미칩니 까? 포격시 방출은 어떻게 될 수 있습니까? 실험실에서 실험용 수로를 사용하면 이러한 질문에 대한 답을 이해하고 가능한 해결책을 개발하는 데 필요한 기본 지식을 가르 칠 수 있습니다. 폐수 회로가있는 실험용 수로의 단면적은 309x450mm입니다. 실험 구간의 길이는 5m에서 최대 12.5m까지 확장 요소가 추가됩니다. 실험 섹션의 측벽은 모두 강화 유리로 만들어져 실험을 잘 관찰 할 수 있습니다. 물과 접촉하는 모든 구성 요소는 부식 방지 재료 (스테인레스 스틸, 유리 강화 플라스틱)로 만들어집니다. 입구 요소는 흐름이 매우 작은 난류로 실험 섹션으로 들어가도록 설계되었습니다.
실험용 수로의 기울기를 미세 조정하여 기울기를 시뮬레이션하고 일정한 배출 깊이에서 균일 한 흐름을 생성 할 수 있습니다.
둑, 교각, 유량 측정 수로 또는 파동 발생기와 같은 다양한 모델을 액세서리로 사용할 수 있으며 포괄적 인 실험 프로그램을 보장합니다. 대부분의 모델은 실험 섹션 하단에 빠르고 안전하게 볼트로 고정됩니다. 2. 기술적 세부 사항
사양
개방형 채널 흐름의 기본 원칙
실험 섹션, 입구 및 출구 요소 및 폐수 회로가있는 실험용 수로
실험 부 길이 5m, 추가 확장 요소로 최대 12.5m 가능
실험 섹션의 부드럽게 조정 가능한 기울기
모델을 설치하거나 압력을 사용하여 수위를 측정하기 위해 바닥에 20 개의 균일 한 간격의 나사 구멍이있는 실험 섹션 실험 부의 측벽은 실험을 잘 관찰 할 수 있도록 강화 유리로 제작되었습니다.
사용 가능한 기기 캐리어 용 가이드 레일이있는 실험 섹션
물과 접촉하는 모든 표면은 부식 방지 재료로 만들어집니다.
실험 섹션으로의 낮은 난류 진입을위한 흐름 최적화 입구 요소
2 개의 물 탱크, 펌프, 전자기 유량 센서 및 유량 제어가있는 폐수 회로
모든 유압 공학 분야의 모델을 액세서리로 제공 탱크 2 개
GRP로 제작
각 1100L
측정 범위
흐름 율 : 5,4 ... 130m3 / h
400V, 50Hz, 3 상
400V, 60Hz, 3 상
230V, 60Hz, 3 상
UL / CSA 선택
